Jenis-Jenis Impeller Pompa Sentrifugal dan Fungsinya

Impeller pompa sentrifugal adalah komponen utama yang berperan dalam menghasilkan aliran dan tekanan fluida di dalam sistem pemompaan. Komponen ini bekerja dengan memanfaatkan gaya sentrifugal untuk mengubah energi mekanik dari motor menjadi energi kinetik pada fluida. Oleh karena itu, performa pompa sangat bergantung pada desain dan jenis impeller yang digunakan.

Selain itu, pemilihan jenis impeller pompa sentrifugal tidak bisa dilakukan secara sembarangan. Setiap jenis impeller memiliki karakteristik berbeda yang memengaruhi efisiensi hidrolik, ketahanan terhadap fluida abrasif, serta kemampuan menangani padatan. Maka dari itu, memahami jenis-jenis impeller secara detail menjadi langkah penting sebelum menentukan pilihan.

Baca juga: Apa Itu Pompa Sentrifugal? Bagaimana Fungsinya?

Apa Itu Impeller Pompa Sentrifugal?

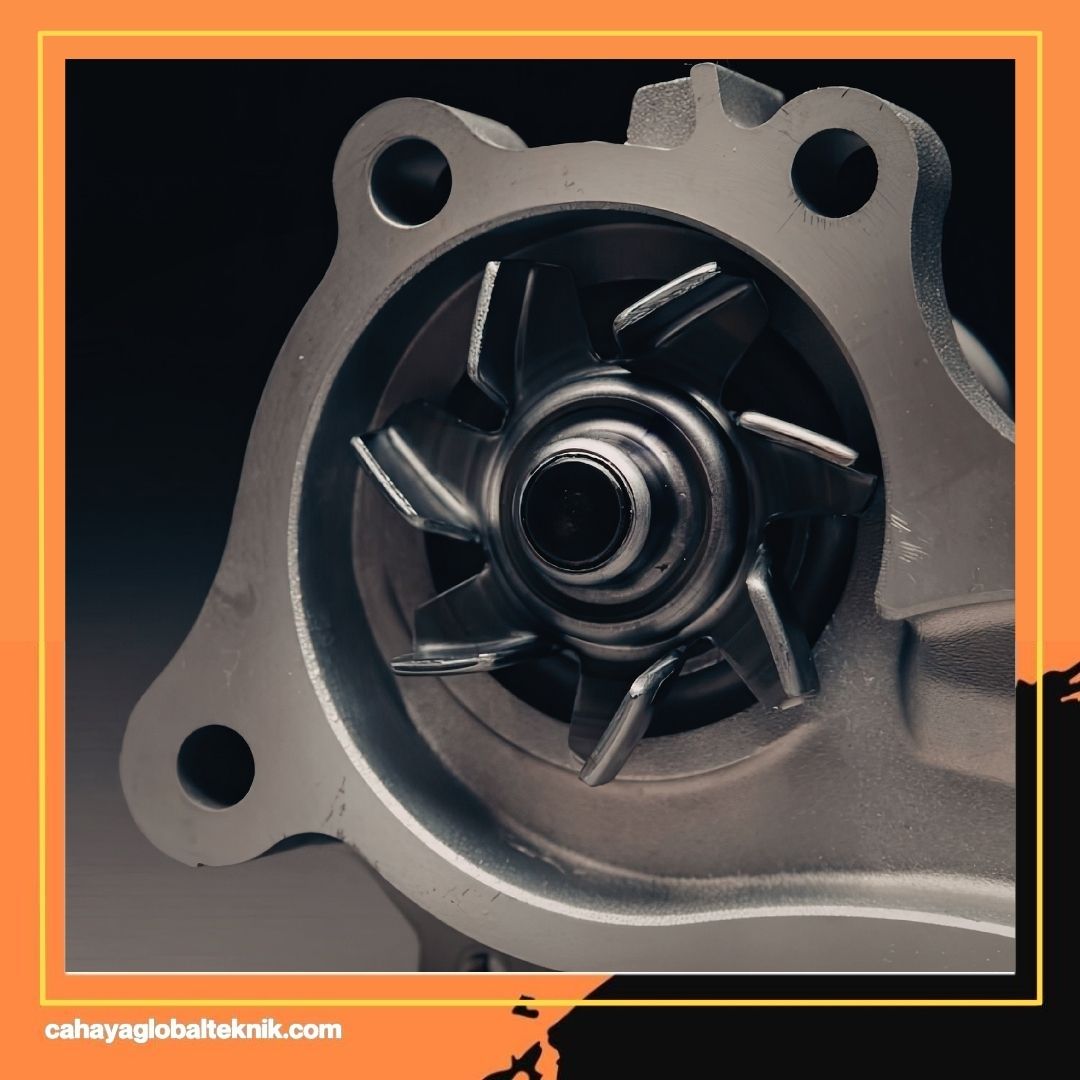

Impeller adalah komponen berputar pada pompa sentrifugal yang terdiri dari serangkaian sudu (blade) yang terpasang pada sebuah cakram. Saat impeller berputar, fluida akan masuk melalui eye (bagian tengah) dan terdorong ke arah luar akibat gaya sentrifugal. Proses ini menyebabkan peningkatan kecepatan aliran fluida.

Energi kinetik yang dihasilkan kemudian diubah menjadi energi tekanan di dalam casing pompa. Inilah yang memungkinkan fluida mengalir dari tekanan rendah ke tekanan lebih tinggi. Dengan demikian, impeller menjadi elemen utama yang menentukan kapasitas (debit) dan head pompa.

Baca juga: Beberapa Komponen Pompa Sentrifugal yang Rentan Rusak

Fungsi Impeller pada Pompa Sentrifugal

Fungsi utama impeller adalah mentransfer energi dari motor ke fluida dalam bentuk energi kinetik. Energi ini kemudian dikonversi menjadi tekanan sehingga fluida dapat dipindahkan sesuai kebutuhan sistem. Proses ini merupakan inti dari cara kerja pompa sentrifugal.

Selain itu, impeller juga berperan dalam menentukan efisiensi hidrolik pompa. Desain sudu, jumlah blade, dan bentuk impeller akan memengaruhi kehilangan energi (losses) selama proses pemompaan. Oleh karena itu, desain impeller yang tepat dapat meningkatkan performa sekaligus menghemat konsumsi energi.

Jenis Impeller Pompa Sentrifugal

Jenis impeller pompa sentrifugal dapat diklasifikasikan berdasarkan konstruksi, arah aliran fluida, dan bentuk sudu. Setiap klasifikasi memberikan pengaruh yang berbeda terhadap performa pompa, baik dari sisi tekanan, debit, maupun ketahanan terhadap kondisi fluida tertentu.

1. Jenis Impeller Berdasarkan Konstruksi

Konstruksi impeller berkaitan dengan ada atau tidaknya penutup (shroud) pada bagian sudu. Faktor ini sangat memengaruhi efisiensi aliran dan kemampuan impeller dalam menangani fluida yang mengandung padatan. Oleh karena itu, klasifikasi ini menjadi yang paling sering digunakan dalam praktik industri.

Selain itu, pemilihan konstruksi juga berhubungan dengan kemudahan perawatan dan umur pakai impeller. Semakin kompleks desainnya, biasanya semakin tinggi efisiensi namun juga lebih sensitif terhadap kotoran.

1. Impeller Terbuka (Open Impeller)

Impeller terbuka tidak memiliki penutup di kedua sisi sudunya sehingga aliran fluida lebih bebas. Desain ini membuatnya lebih toleran terhadap fluida yang mengandung partikel padat ringan atau berserat. Oleh karena itu, impeller ini sering digunakan pada aplikasi limbah ringan atau cairan yang tidak sepenuhnya bersih.

Namun, karena tidak memiliki shroud, efisiensi hidroliknya relatif lebih rendah dibanding impeller tertutup. Selain itu, keausan pada sudu cenderung lebih cepat terjadi terutama jika fluida bersifat abrasif.

2. Impeller Semi Terbuka (Semi Open Impeller)

Impeller semi terbuka memiliki satu penutup (biasanya di sisi belakang) yang membantu mengarahkan aliran fluida. Desain ini memberikan keseimbangan antara efisiensi dan kemampuan menangani partikel padat. Oleh karena itu, jenis ini cukup banyak digunakan dalam berbagai aplikasi industri.

Dibanding impeller terbuka, efisiensinya lebih baik, namun masih cukup toleran terhadap kotoran. Selain itu, impeller ini juga lebih mudah dibersihkan dan dirawat dibanding impeller tertutup.

3. Impeller Tertutup (Closed Impeller)

Impeller tertutup memiliki dua penutup (shroud) di kedua sisi sudu sehingga aliran fluida menjadi lebih terarah. Desain ini menghasilkan efisiensi hidrolik yang tinggi karena meminimalkan kebocoran aliran internal. Oleh karena itu, impeller ini sangat cocok untuk fluida bersih.

Namun, jenis ini kurang toleran terhadap partikel padat karena berpotensi menyebabkan clogging. Selain itu, perawatan dan pemasangannya juga lebih kompleks dibanding jenis lainnya.

2. Jenis Impeller Berdasarkan Arah Aliran

Klasifikasi ini didasarkan pada arah aliran fluida relatif terhadap poros impeller. Arah aliran ini sangat memengaruhi karakteristik head dan kapasitas pompa. Oleh karena itu, pemilihan jenis ini harus disesuaikan dengan kebutuhan sistem.

Dalam praktiknya, setiap jenis memiliki kurva performa yang berbeda. Hal ini penting untuk dipahami agar pompa dapat bekerja pada titik operasi yang optimal.

1. Impeller Radial Flow

Pada impeller radial, fluida keluar secara tegak lurus terhadap poros pompa. Jenis ini mampu menghasilkan head yang tinggi dengan kapasitas aliran yang relatif lebih kecil. Oleh karena itu, impeller radial banyak digunakan pada aplikasi industri yang membutuhkan tekanan tinggi.

Selain itu, konstruksinya yang kuat membuatnya lebih tahan terhadap kondisi operasi berat. Impeller ini juga umum digunakan pada pompa multi-stage.

2. Impeller Axial Flow

Impeller axial mengalirkan fluida sejajar dengan poros pompa, mirip seperti baling-baling. Jenis ini dirancang untuk menghasilkan kapasitas aliran yang sangat besar dengan head yang rendah. Oleh karena itu, impeller axial sering digunakan pada sistem irigasi, drainase, dan pengendalian banjir.

Kelebihan utamanya terletak pada kemampuannya memindahkan volume besar fluida secara efisien. Namun, jenis ini tidak cocok untuk aplikasi yang membutuhkan tekanan tinggi.

3. Impeller Mixed Flow

Impeller mixed flow merupakan kombinasi antara radial dan axial, di mana fluida mengalir secara diagonal. Jenis ini menghasilkan keseimbangan antara head dan kapasitas aliran. Oleh karena itu, impeller ini cocok untuk berbagai aplikasi umum.

Efisiensinya cukup tinggi dan fleksibel dalam berbagai kondisi operasi. Jenis ini sering digunakan ketika kebutuhan sistem berada di antara radial dan axial.

3. Jenis Impeller Berdasarkan Bentuk Sudu

Bentuk sudu impeller menentukan bagaimana energi ditransfer ke fluida dan seberapa besar kehilangan energi yang terjadi. Oleh karena itu, desain sudu sangat berpengaruh terhadap efisiensi dan stabilitas pompa. Pemilihan bentuk sudu harus mempertimbangkan karakteristik fluida dan kondisi operasi.

1. Backward Curved Blades

Sudu backward curved melengkung berlawanan arah dengan putaran impeller. Desain ini memberikan efisiensi tinggi dan karakteristik daya yang stabil. Oleh karena itu, jenis ini paling umum digunakan pada pompa sentrifugal industri.

Selain itu, risiko overload pada motor juga lebih kecil karena kebutuhan daya cenderung menurun saat debit meningkat. Hal ini membuatnya lebih aman dan hemat energi.

2. Radial Blades (Straight Blades)

Sudu radial berbentuk lurus dari pusat ke arah luar tanpa lengkungan. Desain ini lebih tahan terhadap fluida yang mengandung partikel padat atau bersifat abrasif. Oleh karena itu, jenis ini sering digunakan pada aplikasi berat.

Namun, efisiensinya lebih rendah dibanding backward curved. Meskipun demikian, keunggulannya terletak pada kekuatan dan ketahanannya terhadap kondisi ekstrem.

3. Forward Curved Blades (Terbatas pada Aplikasi Tertentu)

Sudu forward curved melengkung searah dengan putaran impeller. Desain ini lebih umum digunakan pada fan atau blower dibanding pompa cairan. Oleh karena itu, penggunaannya pada pompa sentrifugal relatif terbatas.

Meskipun dapat menghasilkan aliran besar, efisiensinya lebih rendah dan cenderung meningkatkan konsumsi energi. Oleh sebab itu, jenis ini jarang digunakan pada aplikasi pompa industri.

Baca juga: Bagian atau Komponen pada Pompa Sentrifugal

Perbedaan Jenis Impeller Pompa Sentrifugal

Jenis	Karakteristik	Aplikasi
Terbuka	Tanpa shroud	Limbah ringan
Semi Terbuka	Satu shroud	Industri umum
Tertutup	Dua shroud	Air bersih
Radial	Tegak lurus	Industri
Axial	Sejajar poros	Irigasi
Mixed	Diagonal	Umum
Backward	Melengkung belakang	Industri
Radial	Lurus	Fluida kotor
Forward	Melengkung depan	Terbatas

Cara Memilih Impeller Pompa Sentrifugal yang Tepat

1. Identifikasi jenis fluida secara detail. Pastikan apakah fluida tergolong bersih, mengandung partikel ringan, atau bersifat abrasif. Untuk fluida dengan padatan ringan, impeller terbuka atau semi terbuka lebih direkomendasikan. Sedangkan untuk fluida bersih, impeller tertutup memberikan efisiensi terbaik.
2. Tentukan kebutuhan head dan kapasitas (debit). Jika sistem membutuhkan tekanan tinggi, gunakan impeller radial. Namun jika membutuhkan kapasitas aliran besar, impeller axial lebih sesuai. Untuk kebutuhan menengah, impeller mixed flow bisa menjadi solusi.
3. Perhatikan potensi clogging dan keausan. Fluida yang mengandung padatan berisiko menyebabkan penyumbatan pada impeller tertutup. Selain itu, fluida abrasif dapat mempercepat keausan sudu. Oleh karena itu, pilih desain yang sesuai dengan kondisi tersebut.
4. Evaluasi efisiensi dan konsumsi energi. Impeller dengan desain backward curved umumnya memiliki efisiensi hidrolik yang lebih tinggi. Hal ini dapat membantu mengurangi konsumsi energi dalam jangka panjang. Oleh karena itu, aspek efisiensi perlu menjadi pertimbangan utama.
