Transmisi Sabuk Puli: Pengertian, Fungsi, dan Cara Kerja Lengkap
Produktivitas industri sering terganggu karena sistem transmisi mesin yang tidak efisien dan sering bermasalah. Salah satu solusi terbaik untuk mentransfer daya mekanis dengan mudah dan ekonomis adalah transmisi sabuk puli. Namun sayangnya, masih banyak pelaku industri yang belum mengenal sistem ini secara mendalam.
Siapa tidak mau kalau sistem mesin Anda mampu bekerja dengan lebih senyap, minim perawatan, dan fleksibel untuk berbagai jarak poros. Hal tersebut bukan sekadar angan, melainkan keunggulan nyata dari penggunaan transmisi sabuk puli. Yuk pahami lebih dalam bagaimana teknologi sederhana ini bisa menjadi solusi efisiensi yang luar biasa untuk sistem produksi Anda.

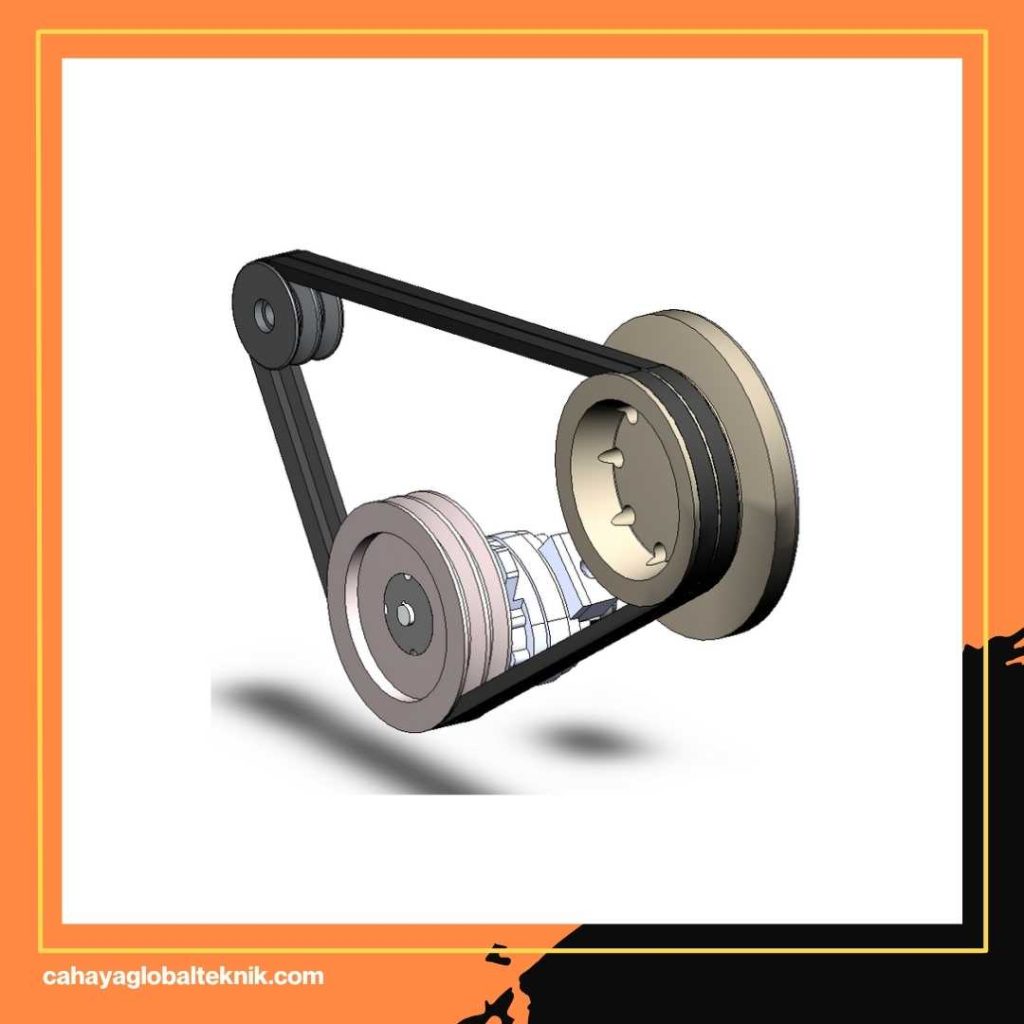

Apa Itu Transmisi Sabuk Puli?
Transmisi sabuk puli adalah sistem pemindahan daya mekanis yang menggunakan sabuk dan puli (katrol) untuk mentransfer putaran dari satu poros ke poros lainnya. Sistem ini sudah digunakan sejak lama dalam berbagai aplikasi industri karena konstruksinya yang sederhana dan efisiensi tinggi dalam kondisi tertentu.
Transmisi ini terdiri dari dua komponen utama: sabuk sebagai media penghubung, dan puli sebagai elemen pemutar. Puli penggerak terhubung ke sumber tenaga (seperti motor listrik), sedangkan puli yang digerakkan akan menggerakkan mesin atau peralatan tertentu.

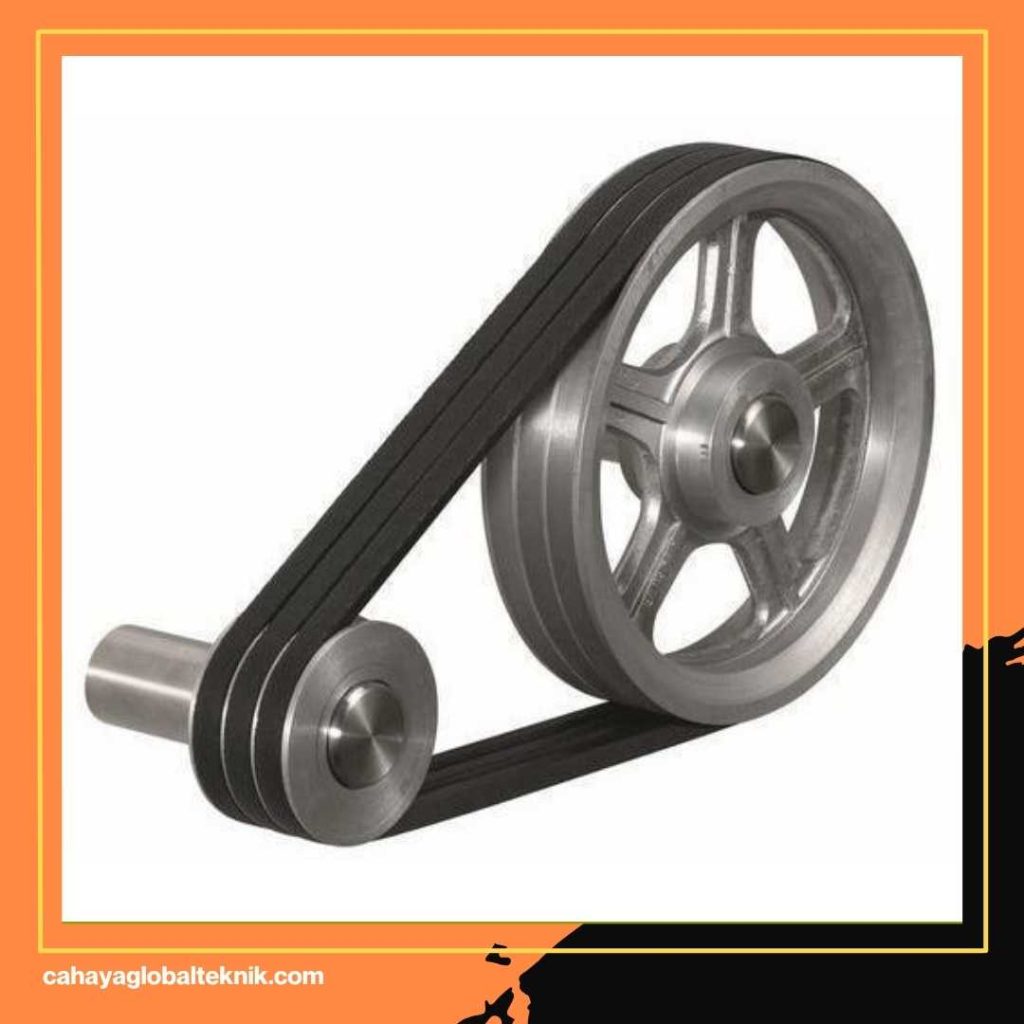

Cara Kerja Transmisi Sabuk Puli
Untuk memahami keunggulan sistem ini, mari kita lihat bagaimana proses kerja utamanya.
1. Sabuk
Sabuk berfungsi sebagai penghubung antara dua puli. Bisa berupa sabuk datar, V-belt, atau sabuk sinkron tergantung kebutuhan aplikasi. Jenis sabuk menentukan kekuatan, keakuratan, dan efisiensi transmisi daya.
2. Puli
Puli berfungsi menahan dan memutar sabuk. Nah, Puli penggerak menerima daya dari motor, sedangkan puli yang digerakkan meneruskan rotasi ke mesin. Desain puli mempengaruhi kekuatan cengkeraman dan umur sistem.
3. Transmisi Daya
Saat puli penggerak mulai berputar, sabuk ikut bergerak mengikuti rotasi tersebut. Rotasi ini diteruskan ke puli yang digerakkan, menghasilkan perputaran poros penerima. Proses ini memungkinkan pemindahan daya tanpa harus menyambungkan kedua poros secara langsung.

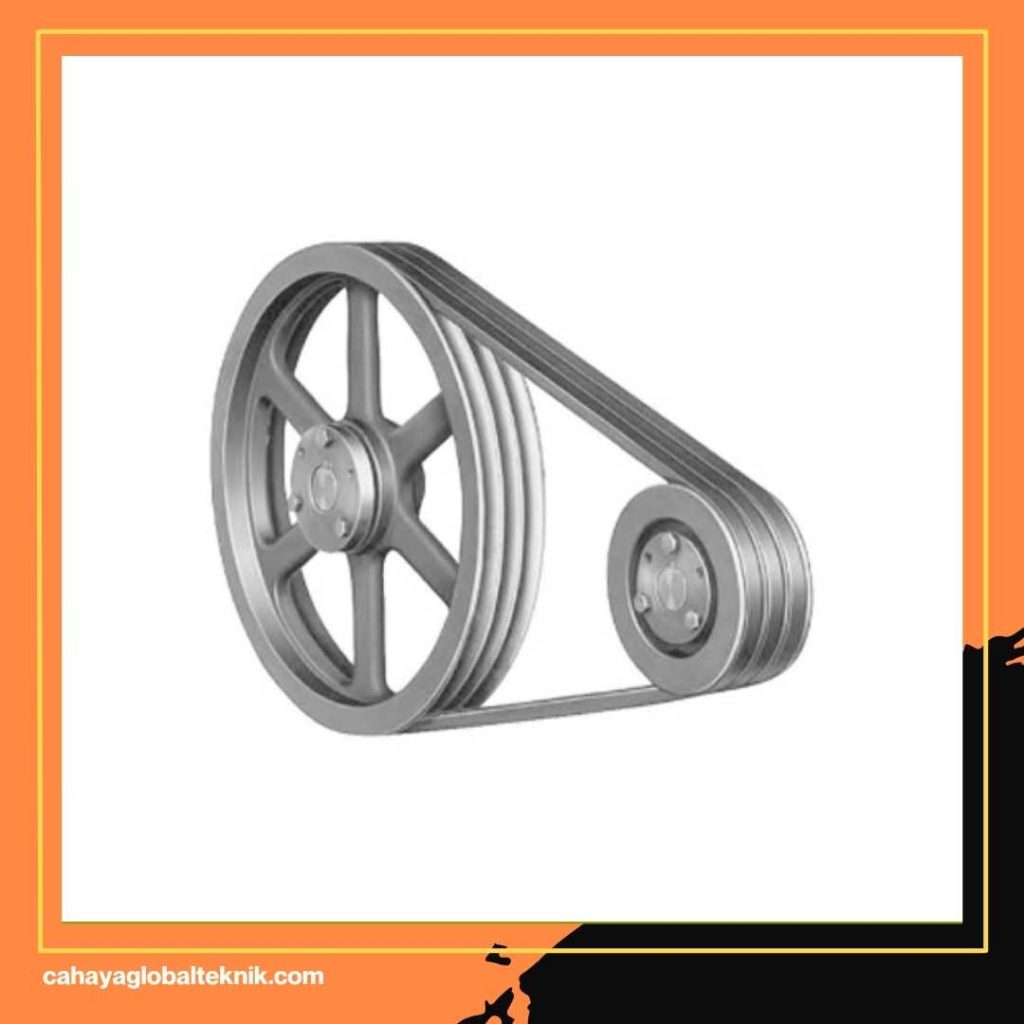

Jenis-Jenis Sabuk pada Sistem Puli
Sistem transmisi sabuk puli bisa disesuaikan dengan kebutuhan daya dan kondisi kerja. Berikut adalah jenis-jenis sabuk yang umum digunakan:
1. Sabuk Datar
Sabuk datar banyak digunakan dalam aplikasi industri yang memerlukan pemindahan daya pada jarak cukup jauh. Nah, Sabuk ini cocok digunakan pada mesin-mesin besar yang bekerja dengan kecepatan tinggi. Meskipun efisien dalam jarak jauh, sabuk datar memiliki cengkeraman yang relatif lemah.
Karena bentuknya yang datar, sabuk ini memiliki risiko slip yang lebih tinggi terutama saat membawa beban berat. Oleh karena itu, penggunaannya lebih efektif pada sistem dengan beban ringan hingga sedang. Meski begitu, pemasangan dan perawatannya sangat mudah dilakukan.
2. V-Belt
V-Belt adalah jenis sabuk yang paling banyak digunakan di industri saat ini. Penampangnya berbentuk huruf “V”, memungkinkan sabuk masuk ke dalam alur puli dengan lebih erat. Ini memberikan cengkeraman yang lebih kuat dibandingkan sabuk datar.
V-Belt sangat cocok untuk aplikasi dengan jarak poros yang lebih dekat dan beban menengah. Sistem ini tidak hanya lebih stabil tetapi juga mampu mengurangi slip. V-Belt juga dikenal tahan lama dan mudah diganti saat aus.
3. Sabuk Sinkron (Timing Belt)
Sabuk sinkron atau timing belt memiliki gigi-gigi kecil pada permukaannya yang menyatu dengan gigi pada puli. Ini menciptakan transmisi daya yang presisi dan bebas slip. Sabuk ini cocok untuk sistem mekanis yang menuntut sinkronisasi tinggi.
Contoh aplikasi yang menggunakan sabuk sinkron antara lain mesin cetak, robotik, dan mesin CNC. Keunggulannya ada pada presisi rotasi dan kestabilan performa dalam waktu lama. Namun, jenis sabuk ini memerlukan perawatan khusus dan penggantian secara berkala untuk menjaga akurasinya.

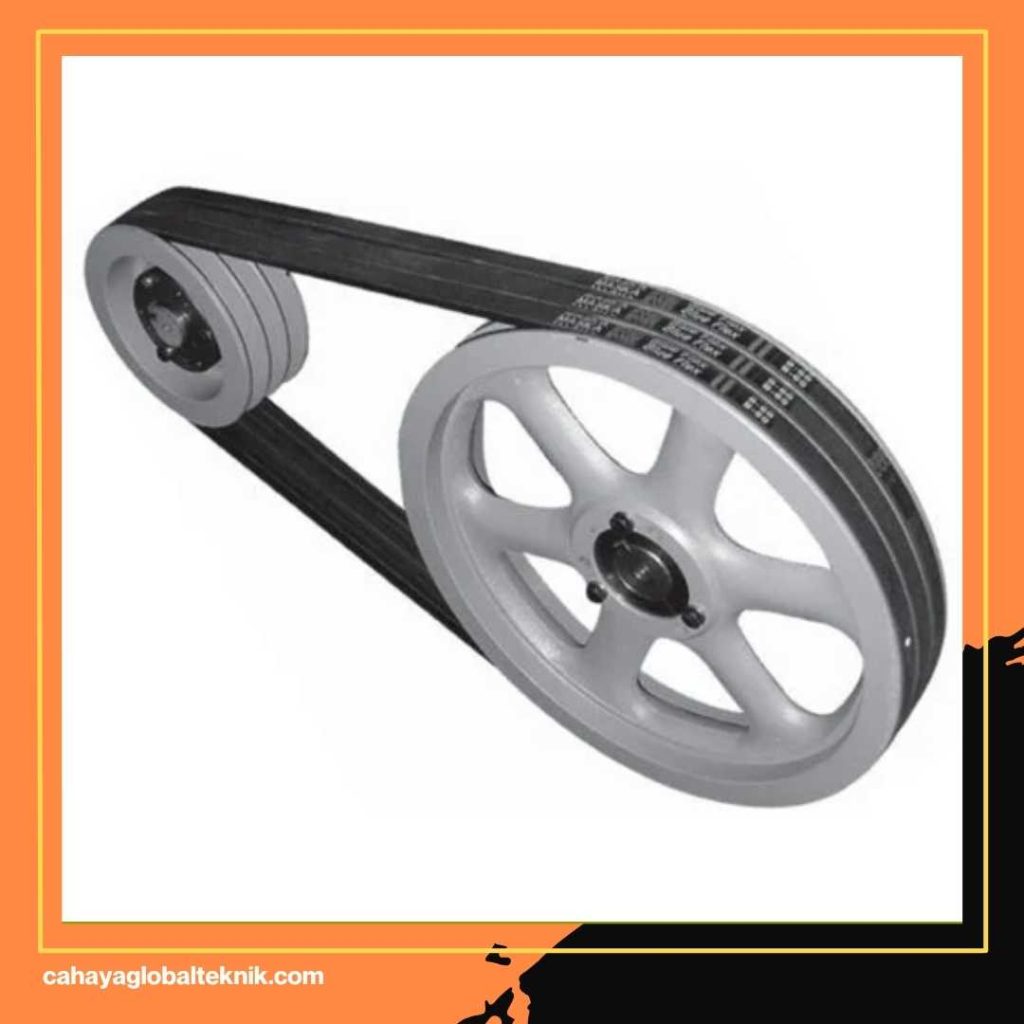

Fungsi Utama Transmisi Sabuk Puli
Mengapa banyak industri memilih sistem ini? Karena fungsinya yang krusial:
1. Mentranmisikan Daya Mekanis
Fungsi utama dari sistem sabuk puli adalah memindahkan tenaga dari motor ke mesin lain. Ini memungkinkan satu sumber tenaga digunakan untuk menggerakkan beberapa peralatan secara bersamaan. Efisiensinya bisa sangat tinggi tergantung dari jenis sabuk dan puli yang digunakan.
Sistem ini juga memudahkan pemisahan komponen, sehingga memudahkan perawatan dan penggantian mesin secara modular. Dengan transmisi sabuk puli, industri bisa mengurangi ketergantungan pada sistem roda gigi yang kompleks. Hal ini tentu sangat menguntungkan bagi industri dengan produksi massal.
2. Menyesuaikan Kecepatan Putaran
Transmisi sabuk puli bisa digunakan untuk mengatur kecepatan putaran antara dua poros. Ukuran diameter puli penggerak dan yang digerakkan dapat diatur untuk menciptakan rasio rotasi yang diinginkan. Ini sangat bermanfaat dalam pengaturan kecepatan mesin produksi.
Dengan sistem ini, pengguna bisa mengatur kecepatan kerja mesin tanpa perlu mengganti motor utama. Keunggulan ini menjadikan transmisi sabuk puli sangat fleksibel dalam berbagai kebutuhan industri.
3. Menghubungkan Poros yang Terpisah
Salah satu keunggulan dari sistem ini adalah kemampuannya untuk menghubungkan dua poros yang tidak sejajar dan terpisah jauh. Ini sangat membantu pada peralatan industri yang memiliki dimensi besar atau konfigurasi khusus. Fleksibilitas ini sulit dicapai pada sistem roda gigi konvensional.
Penggunaan sabuk memungkinkan sistem bekerja pada berbagai posisi, baik horizontal maupun vertikal. Hal ini menjadikan sistem ini ideal untuk pabrik dan peralatan dengan desain kompleks.
4. Mengurangi Kejut Mekanis
Sabuk dalam sistem transmisi berfungsi juga sebagai peredam kejut. Saat mesin dinyalakan, sabuk membantu menyerap hentakan awal dari motor. Ini melindungi komponen lain dari kerusakan akibat getaran mendadak.
Dengan demikian, masa pakai mesin menjadi lebih panjang dan biaya perawatan bisa ditekan. Inilah salah satu alasan sistem ini banyak digunakan di mesin-mesin industri berat.

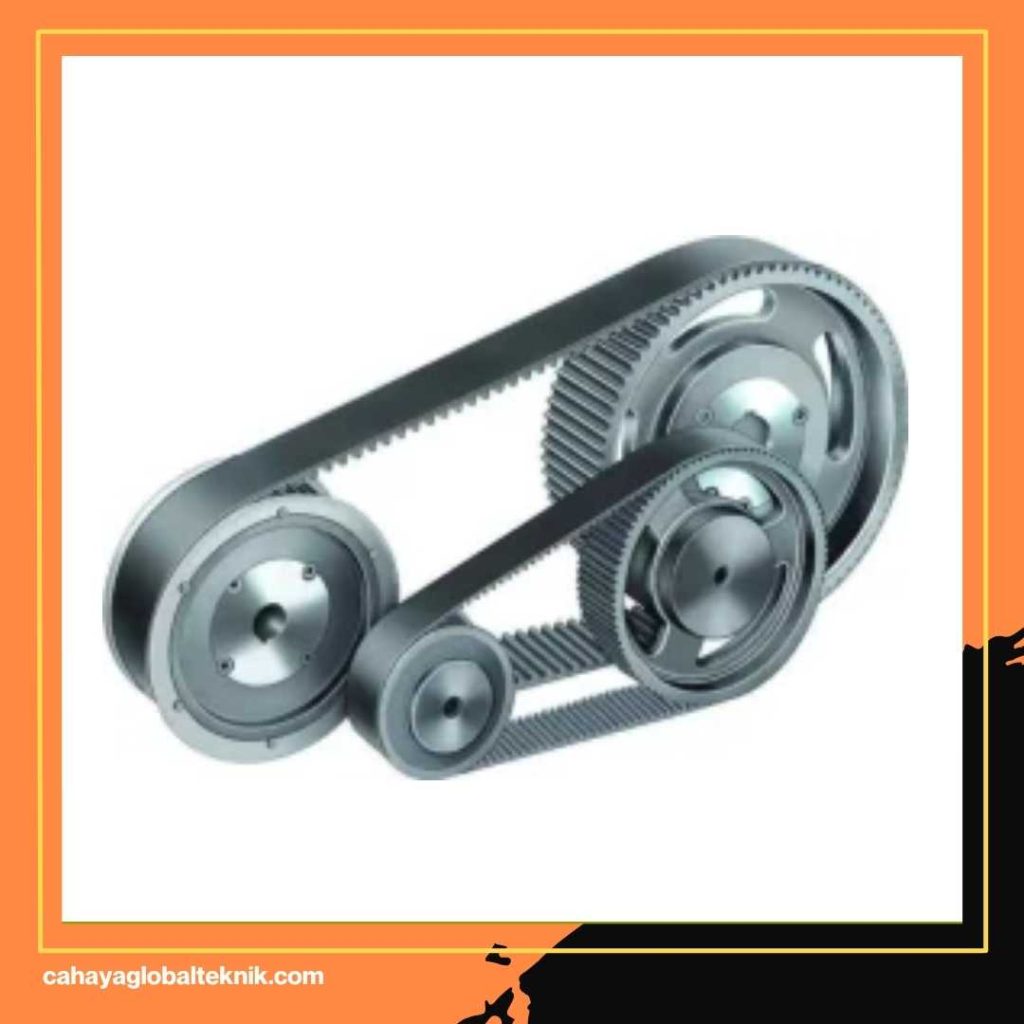

Kelebihan Transmisi Sabuk Puli
Berikut adalah beberapa alasan mengapa sistem ini sangat populer:
1. Perawatan Mudah
Sistem ini tidak memerlukan alat khusus atau keahlian tinggi dalam perawatannya. Sabuk dan puli mudah diperiksa, diganti, atau disetel ulang jika terjadi kelonggaran. Ini membuat downtime mesin menjadi minimal.
2. Instalasi Sederhana
Instalasi transmisi sabuk puli lebih cepat dibandingkan sistem roda gigi. Tidak memerlukan alignment presisi tinggi sehingga bisa diimplementasikan dengan cepat. Biaya instalasi juga lebih terjangkau.
3. Fleksibel
Konfigurasi poros bisa horizontal, vertikal, atau miring sesuai kebutuhan. Ini menjadikan sistem sabuk puli ideal untuk berbagai desain mesin. Baik pada jarak pendek maupun jauh, sistem ini tetap efisien.
4. Biaya Efisien
Komponen sabuk dan puli umumnya lebih murah dibandingkan transmisi lainnya. Umur pakai cukup lama jika dirawat dengan baik. Cocok untuk industri yang memerlukan efisiensi biaya operasional.
5. Reduksi Getaran
Sabuk bekerja seperti bantalan yang menyerap getaran mesin. Hal ini membuat sistem bekerja lebih tenang dan stabil. Lingkungan kerja pun menjadi lebih nyaman dan aman.

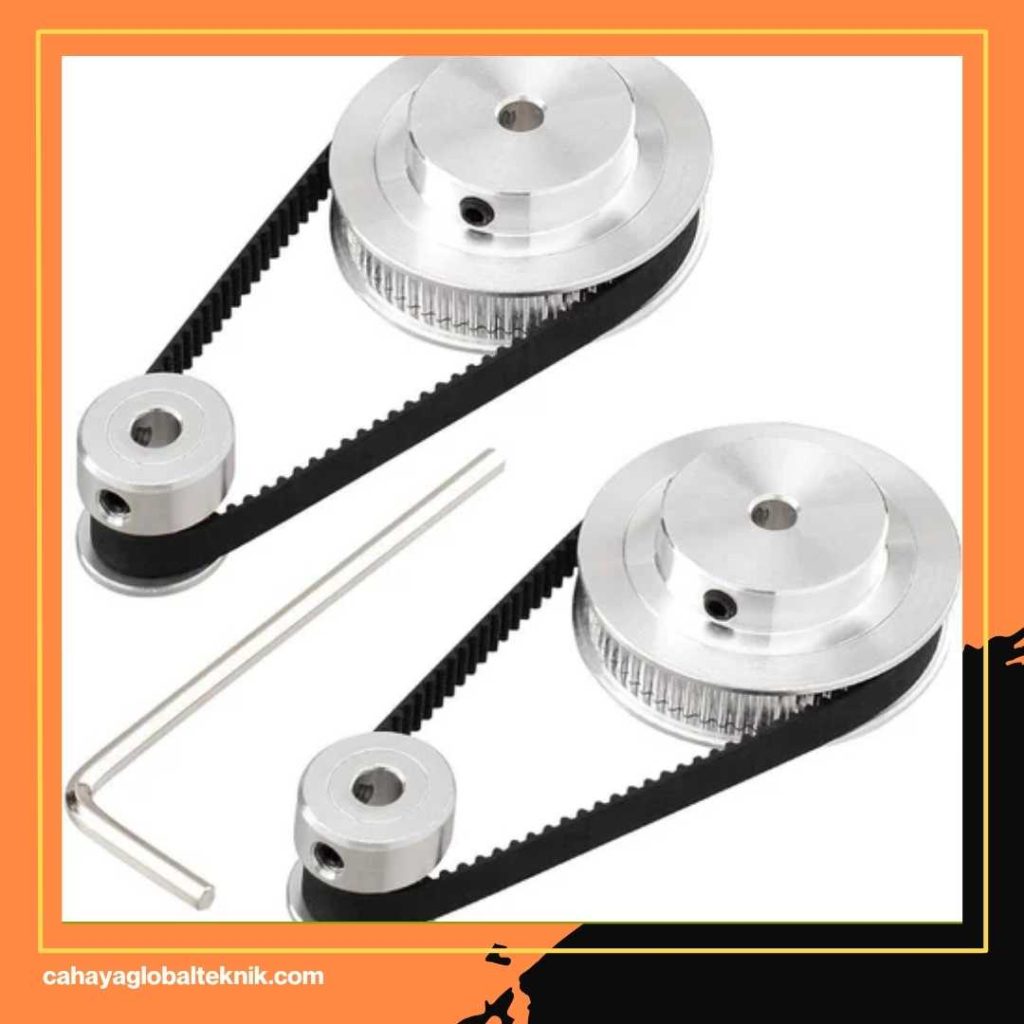

Kekurangan yang Perlu Diperhatikan
Meskipun efisien, sistem ini juga memiliki kekurangan yang perlu dipahami:
1. Potensi Slip
Gesekan antara sabuk dan puli bisa menyebabkan slip yang mengurangi efisiensi transmisi. Ini bisa terjadi jika tegangan sabuk kurang atau material sabuk sudah aus. Untuk itu, pemeliharaan rutin sangat penting.
2. Peregangan Sabuk
Seiring waktu, sabuk bisa mengalami pelar dan kehilangan ketegangannya. Hal ini menyebabkan efisiensi menurun dan transmisi tidak stabil. Perlu dilakukan penyesuaian atau penggantian sabuk secara berkala.
3. Batas Daya Terbatas
Sistem ini kurang cocok untuk aplikasi dengan beban daya sangat tinggi. Terutama pada sabuk datar, kemampuan menahan beban terbatas. Untuk kebutuhan berat, sistem roda gigi atau rantai lebih disarankan.

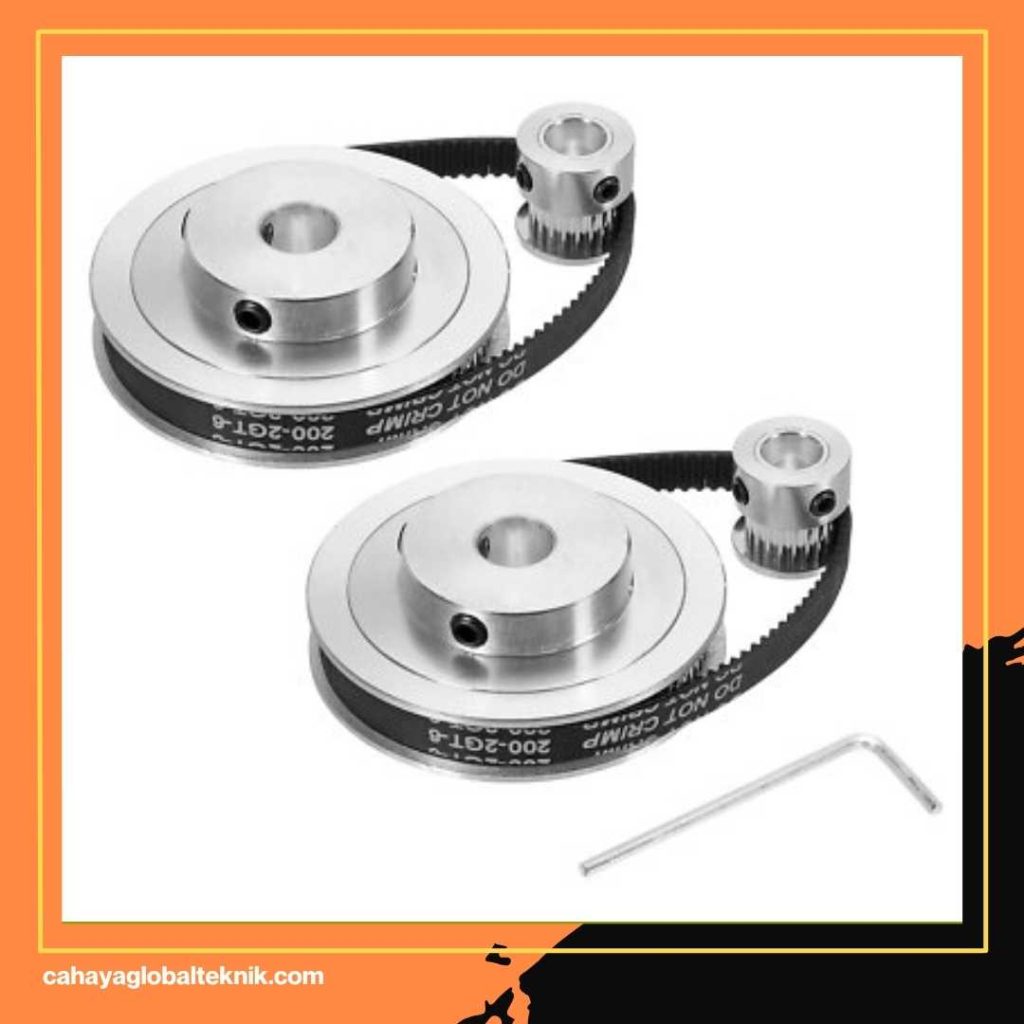

Aplikasi Transmisi Sabuk Puli di Industri
Sistem ini digunakan pada berbagai mesin industri, di antaranya:
- Mesin penggilingan dan penggerak conveyor.
- Pompa industri dan blower.
- Kipas pendingin, kompresor, dan mesin cetak.
- Alat pertanian seperti mesin perontok dan traktor kecil.
Karena kemudahannya dalam penyesuaian dan perawatan, transmisi sabuk puli menjadi pilihan ideal bagi berbagai sektor industri, termasuk manufaktur, agrikultur, hingga otomotif.

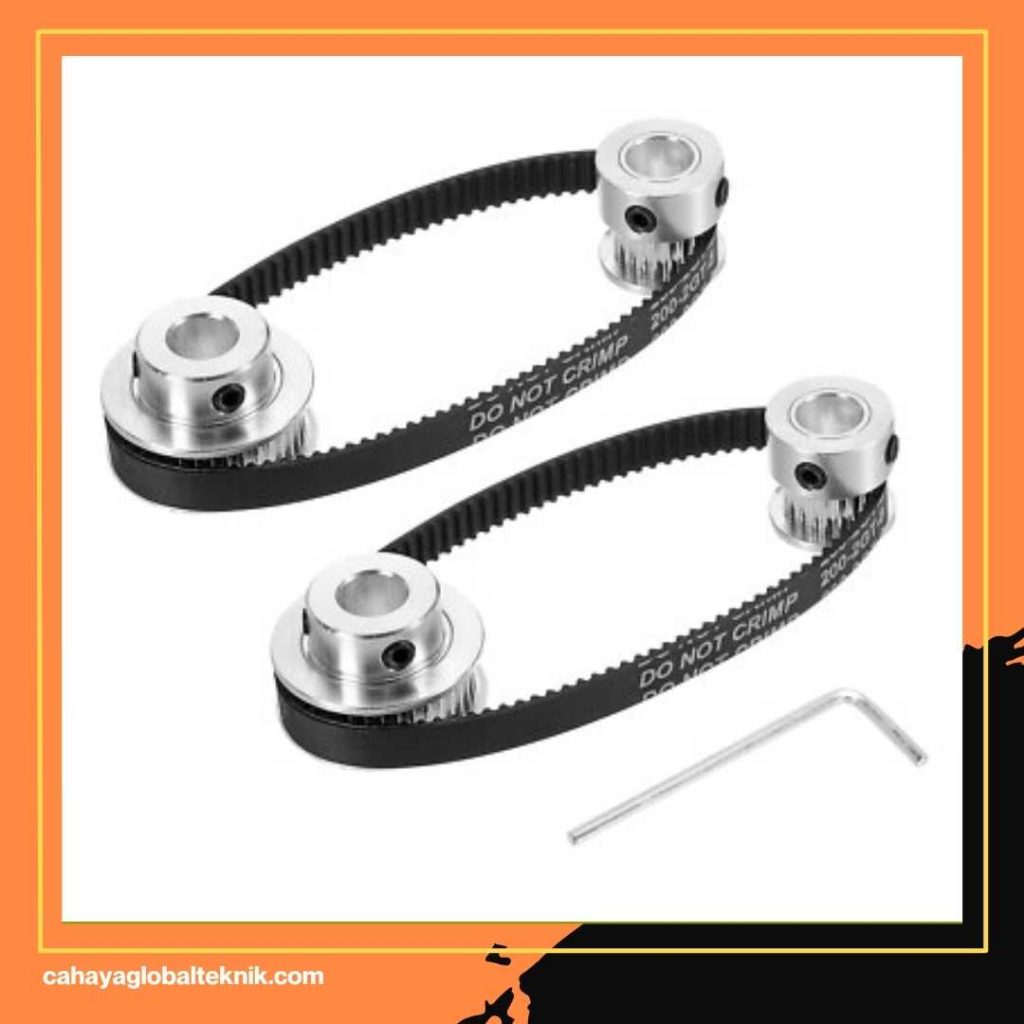

Kenapa Harus Pilih CV. Cahaya Global Teknik?
