Fungsi Pillow Block Bearing pada Sistem Motor Listrik
Pillow block bearing atau dudukan bearing merupakan salah satu komponen penting dalam sistem mekanikal yang digerakkan oleh motor listrik, terutama pada aplikasi dengan shaft eksternal. Banyak masalah seperti getaran berlebih, poros tidak stabil, hingga kerusakan komponen sering terjadi karena penggunaan atau pemilihan dudukan bearing yang kurang tepat.
Dalam praktiknya, pillow block bearing tidak digunakan untuk menopang poros internal motor listrik, melainkan berfungsi sebagai penopang poros transmisi yang terhubung dengan output motor. Komponen ini memastikan sistem rotasi berjalan stabil, presisi, dan mampu menahan beban kerja secara optimal dalam berbagai kondisi operasional.
Apa Itu Pillow Block Bearing dalam Sistem Motor Listrik?

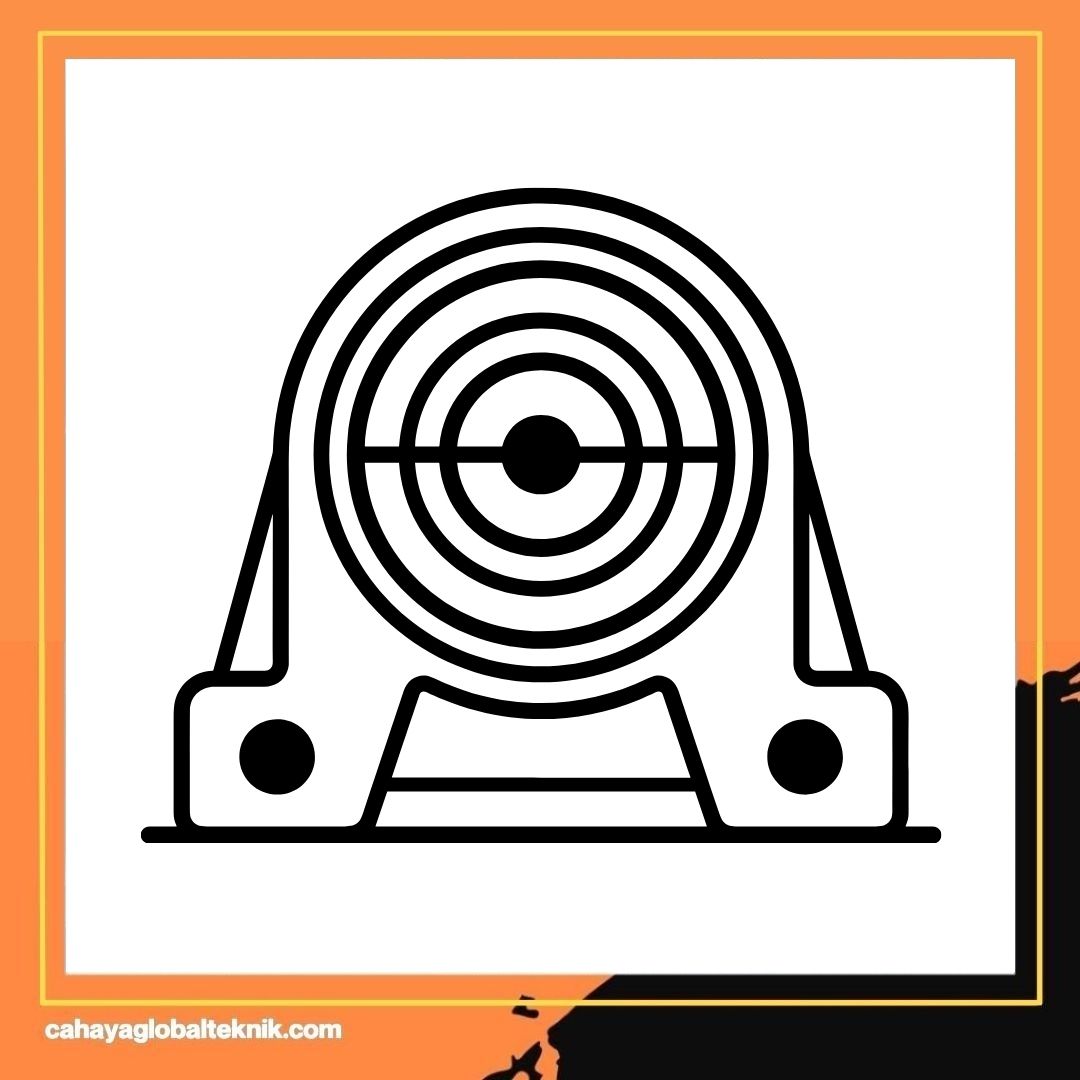

Pillow block bearing adalah jenis mounted bearing unit yang terdiri dari housing (dudukan) dan insert bearing di dalamnya. Komponen ini dirancang untuk menopang poros (shaft) eksternal yang berputar dan biasanya dipasang pada permukaan datar sebagai penyangga.
Dalam sistem motor listrik, dudukan bearing berada di luar motor dan menjadi bagian dari sistem transmisi mekanis. Perannya adalah mendukung pergerakan shaft yang mentransfer tenaga dari motor ke komponen lain seperti pulley, gear, atau conveyor.
Dengan desain yang kokoh dan mudah dipasang, dudukan bearing banyak digunakan dalam berbagai aplikasi industri yang membutuhkan kestabilan rotasi dan distribusi beban yang merata.
Baca juga: Bagaimana Cara Menghitung RPM Pulley?
Posisi dan Peran Pillow Block dalam Rangkaian Motor Listrik
Dalam sebuah sistem penggerak, motor listrik berfungsi sebagai sumber tenaga utama yang menghasilkan putaran. Putaran ini kemudian diteruskan melalui komponen seperti coupling atau pulley menuju shaft eksternal yang terhubung dengan beban kerja.
Pada titik inilah dudukan bearing berperan penting sebagai penopang shaft tersebut. Tanpa adanya penopang tambahan, shaft berpotensi mengalami defleksi, getaran, bahkan ketidaksejajaran (misalignment) yang dapat merusak sistem secara keseluruhan.
Dengan menggunakan dudukan bearing, shaft dapat berputar dengan lebih stabil dan presisi. Selain itu, komponen ini juga membantu menjaga posisi poros tetap sejajar dengan komponen lain dalam sistem transmisi.
Baca juga: Komponen-Komponen Internal pada Motor Listrik
Fungsi Pillow Block Bearing pada Sistem yang Digunakan Motor Listrik
Pillow block bearing memiliki beberapa fungsi utama yang sangat berpengaruh terhadap performa sistem yang digerakkan oleh motor listrik. Fungsi-fungsi ini tidak hanya berkaitan dengan kestabilan mekanis, tetapi juga efisiensi operasional secara keseluruhan.
1. Menopang Poros Transmisi (Bukan Poros Internal Motor)
Fungsi utama pillow block bearing adalah menopang poros transmisi yang berada di luar motor listrik. Poros ini bertugas meneruskan tenaga dari motor ke berbagai komponen mesin, sehingga membutuhkan penopang yang kuat dan stabil.
Dengan adanya dudukan bearing, beban pada poros dapat didistribusikan dengan lebih merata. Hal ini penting untuk mencegah terjadinya keausan berlebih pada shaft maupun komponen lain yang terhubung.
Baca juga: Komponen Transmisi Industri
2. Menjaga Stabilitas Putaran dan Mengurangi Getaran
Putaran shaft yang tidak stabil dapat menyebabkan getaran berlebih yang berdampak pada kerusakan komponen. Pillow block bearing membantu menjaga putaran tetap halus dan minim gangguan selama operasi berlangsung.
Selain itu, housing pada pillow block juga berfungsi sebagai peredam getaran yang membantu meningkatkan kenyamanan dan keamanan kerja mesin.
Baca juga: Bagaimana Cara Sederhana untuk Memperlambat Putaran Pulley?
3. Membantu Menjaga Alignment Antar Komponen
Alignment yang tidak tepat antara motor, shaft, dan beban dapat menyebabkan kerusakan serius dalam jangka panjang. Dudukan bearing membantu menjaga posisi poros tetap sejajar dengan komponen lainnya. Dengan alignment yang baik, sistem dapat bekerja lebih efisien dan risiko kerusakan dapat diminimalkan secara signifikan.
4. Menahan Beban Radial dari Pulley atau Gear
Dalam banyak aplikasi, shaft menerima beban radial dari pulley atau gear yang terpasang. Dudukan bearing dirancang untuk menahan beban tersebut sehingga tidak langsung membebani motor listrik. Hal ini membantu mengurangi tekanan pada motor dan memperpanjang umur operasional sistem secara keseluruhan.
Cara Kerja Pillow Block Bearing dalam Sistem Motor Listrik
Cara kerja pillow block bearing cukup sederhana namun sangat efektif dalam menjaga stabilitas sistem. Ketika motor listrik berputar, tenaga diteruskan ke shaft eksternal yang ditopang oleh bearing di dalam housing pillow block.
Bearing memungkinkan shaft berputar dengan gesekan minimal, sementara housing menahan posisi bearing agar tetap stabil. Beban yang dihasilkan selama rotasi akan didistribusikan ke struktur housing dan permukaan tempat pemasangan.
Selain itu, pelumasan pada bearing berperan penting dalam mengurangi keausan dan menjaga performa tetap optimal. Tanpa pelumasan yang baik, bearing dapat cepat rusak dan mengganggu keseluruhan sistem.
Baca juga: Cara Mengukur Standar Vibrasi pada Motor Listrik
Jenis Pillow Block Bearing dan Aplikasinya
Berikut beberapa jenis pillow block bearing yang umum digunakan dalam sistem motor listrik.
| Tipe | Karakteristik | Aplikasi |
| UCP | Desain standar, mudah dipasang | Shaft horizontal umum |
| UCF | Flange berbentuk persegi | Pemasangan vertikal |
| UCFL | Flange oval | Ruang terbatas |
| UCT | Adjustable (take-up unit) | Sistem dengan tension |
Pemilihan tipe yang tepat harus disesuaikan dengan kebutuhan aplikasi, posisi pemasangan, serta kondisi operasional di lapangan.
Tips Perawatan Pillow Block Bearing
Agar pillow block bearing dapat bekerja secara optimal dan tahan lama, diperlukan perawatan yang rutin dan tepat. Berikut beberapa langkah yang dapat dilakukan:
- Lakukan pelumasan secara berkala sesuai rekomendasi
- Periksa kekencangan baut dan mounting
- Lakukan inspeksi visual terhadap kondisi bearing
- Pastikan alignment tetap terjaga
- Ganti bearing sebelum terjadi kerusakan total
Perawatan yang baik tidak hanya memperpanjang umur bearing, tetapi juga menjaga performa sistem motor listrik secara keseluruhan.
Seberapa Penting Pillow Block Bearing untuk Performa Motor Listrik?
Kinerja pillow block bearing memiliki pengaruh langsung terhadap performa motor listrik dalam suatu sistem. Ketika shaft didukung dengan baik, motor dapat bekerja dengan beban yang lebih stabil dan efisien.
Sebaliknya, jika terjadi masalah pada bearing, motor akan mengalami beban tambahan yang dapat menurunkan efisiensi dan mempercepat keausan. Hal ini menunjukkan bahwa komponen mekanikal seperti pillow block memiliki peran penting dalam menjaga performa motor.
Dengan sistem yang stabil dan terjaga, umur operasional motor listrik dapat diperpanjang dan biaya perawatan dapat ditekan.
